Графики по таблицам для динамики и зависимостей
Покажите, как показатель меняется во времени или связан с другой числовой величиной. Правильно подготовленные оси помогают увидеть последовательность событий и не превращать отсутствие измерения в вымышленное значение. В материале разобраны временные ряды, пропуски и выбор осей. Учебный файл помогает повторить построение графика в Excel.
Попробовать
Что меняется при переходе от дневных данных к недельным

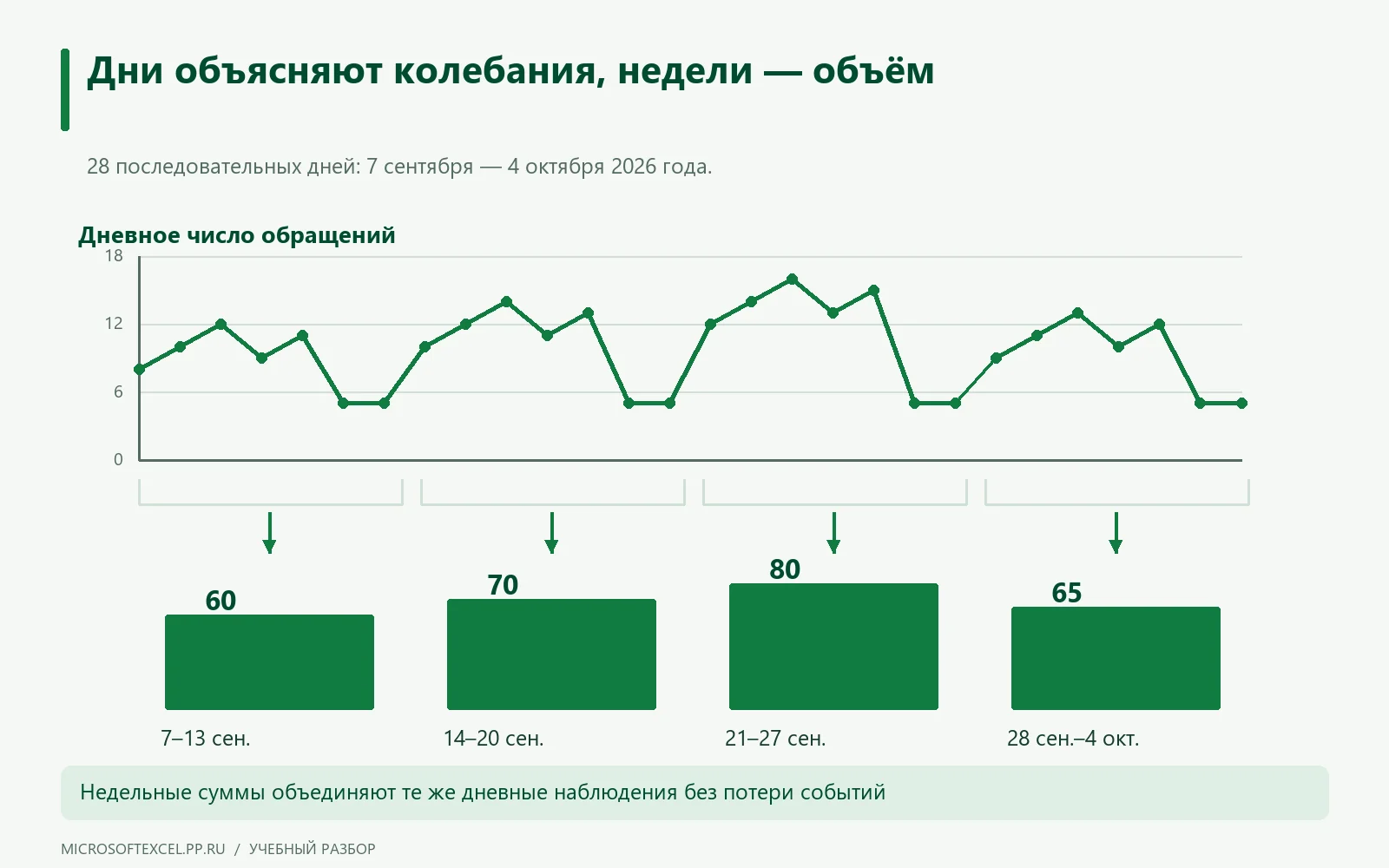

Дневной график показывает краткие колебания, недельный — объём за одинаковые интервалы. Для учебного ряда обращений взяты четыре последовательные недели с 7 сентября по 4 октября 2026 года, каждая с понедельника по воскресенье. Суммы равны 60, 70, 80 и 65 обращениям. На дневной линии видна повторяющаяся меньшая активность в выходные; недельная сводка сглаживает этот рисунок.
Операция агрегирования выбирается по смыслу показателя. Количество непересекающихся событий за дни можно сложить; остатки на счёте или ежедневные проценты таким способом суммировать нельзя. Для средней длительности учитывайте число наблюдений, иначе день с одной заявкой получит тот же вес, что и день с сотней. Перед сравнением недель проверьте полноту всех семи дней. Пропуск измерения не равен нулю и должен быть виден до построения сводки.
| Неделя 2026 года | Пн | Вт | Ср | Чт | Пт | Сб | Вс | Сумма |
|---|---|---|---|---|---|---|---|---|
| 07–13.09 | 8 | 10 | 12 | 9 | 11 | 5 | 5 | 60 |
| 14–20.09 | 10 | 12 | 14 | 11 | 13 | 5 | 5 | 70 |
| 21–27.09 | 12 | 14 | 16 | 13 | 15 | 5 | 5 | 80 |
| 28.09–04.10 | 9 | 11 | 13 | 10 | 12 | 5 | 5 | 65 |
Меняя масштаб времени, сохраняйте смысл операции и одинаковые интервалы.
Как подготовить даты и числовую ось
Для временного ряда каждая строка содержит дату и измерение за одинаковый интервал. В примере мастерской это расход электроэнергии за сутки в кВт·ч. Даты должны храниться датами, а расход — числами. Сначала отсортируйте строки по времени и проверьте, нет ли дублей одного дня или смешения суточных и накопленных показаний счётчика.

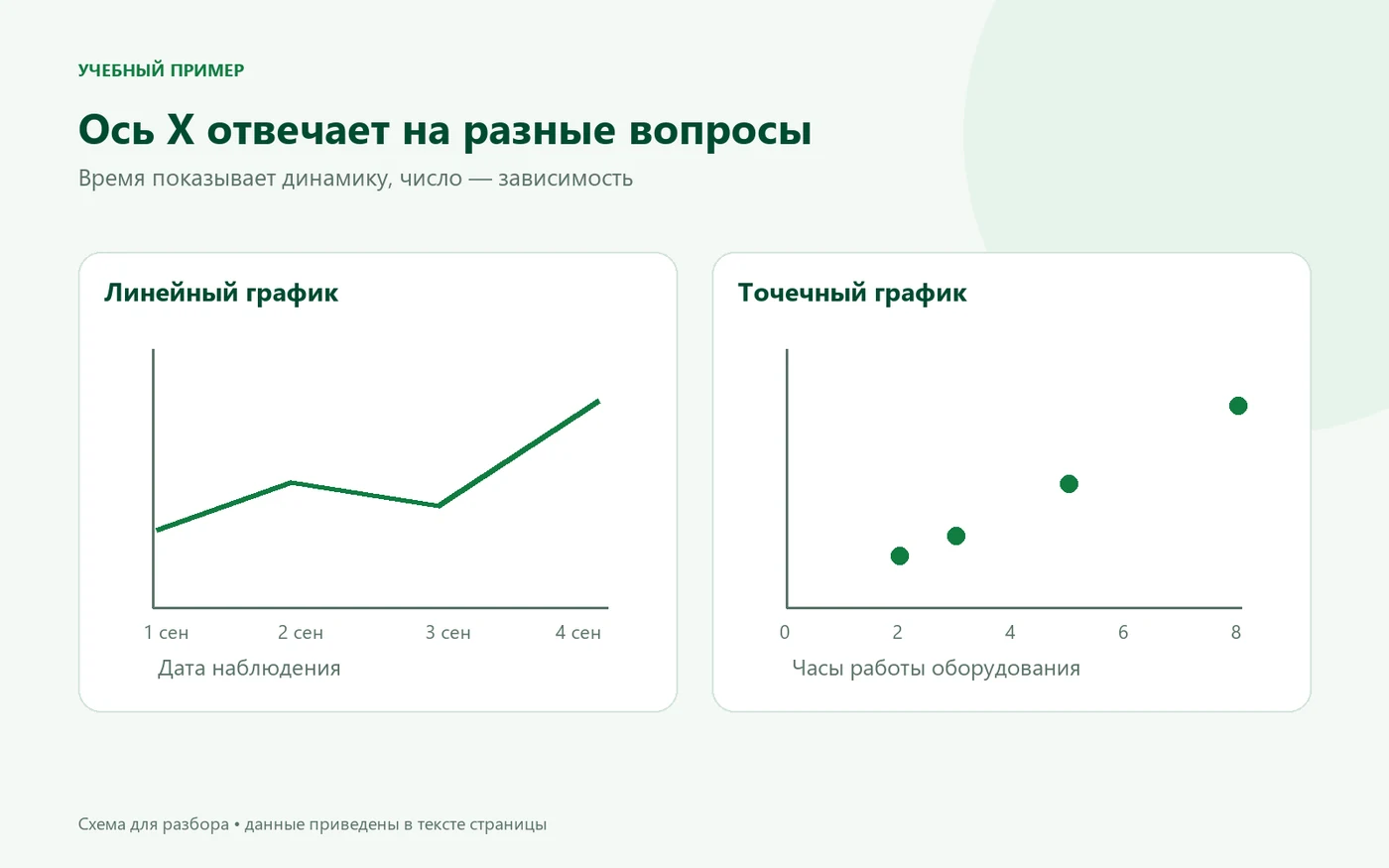

Для зависимости от длительности работы нужна числовая ось X. Два, три, пять и восемь часов расположены на ней с разными расстояниями. Если представить такие значения как равномерные текстовые категории, связь будет выглядеть иначе. До построения графика сформулируйте, что означает горизонтальное расстояние между соседними точками.
Когда нужен линейный, а когда точечный график
Линейный график подходит для просмотра динамики по последовательным датам, когда важны изменения и порядок наблюдений. Проверьте настройки временной оси, особенно если интервалы неравномерны. Для пары числовых величин — например, часов работы оборудования и расхода энергии — используйте точечную диаграмму с числовыми X и Y.
В небольшом дополнительном наборе два часа соответствуют 8 кВт·ч, три — 11, пять — 19, восемь — 31. Точки показывают наблюдаемую связь, но не доказывают постоянный норматив расхода. Не соединяйте их так, будто между измерениями известны все значения. Числовой график — представление исходных наблюдений, а не автоматическая модель оборудования.
Как показать пропуски и несколько рядов
На 6 сентября измерение отсутствует. Ноль означал бы, что расход действительно был нулевым, поэтому подставлять его нельзя. Оставьте пропуск в исходной таблице и настройте отображение разрыва, затем проверьте результат глазами: поведение пустых ячеек зависит от выбранных настроек и вида ряда.
Если добавляете второй ряд, проверьте единицы, периодичность и совпадение дат. Например, сравнивать две зоны мастерской можно на одной шкале кВт·ч. Назовите ряды непосредственно рядом с линиями или в понятной легенде. Различайте их также маркерами или стилем линии: один цвет не должен быть единственным источником смысла.
Как проверить масштаб и подписи
Укажите в заголовке объект, период и показатель. Подпишите единицы вертикальной оси и сохраните читаемость дат. Пик 10 сентября — 38 кВт·ч — стоит отметить отдельно, но причина пока неизвестна. Можно предложить проверить длительность смены и работу оборудования, не объявляя их установленным объяснением.
Посмотрите, не преувеличивает ли выбранный диапазон оси небольшие колебания. У линейного графика ось не обязана всегда начинаться с нуля, однако её границы должны быть явными и соответствовать задаче. Рядом оставьте исходную таблицу и короткое текстовое описание. Это позволяет проверить график и понять его без различения всех визуальных деталей.
Как сравнить ряды с разными исходными уровнями

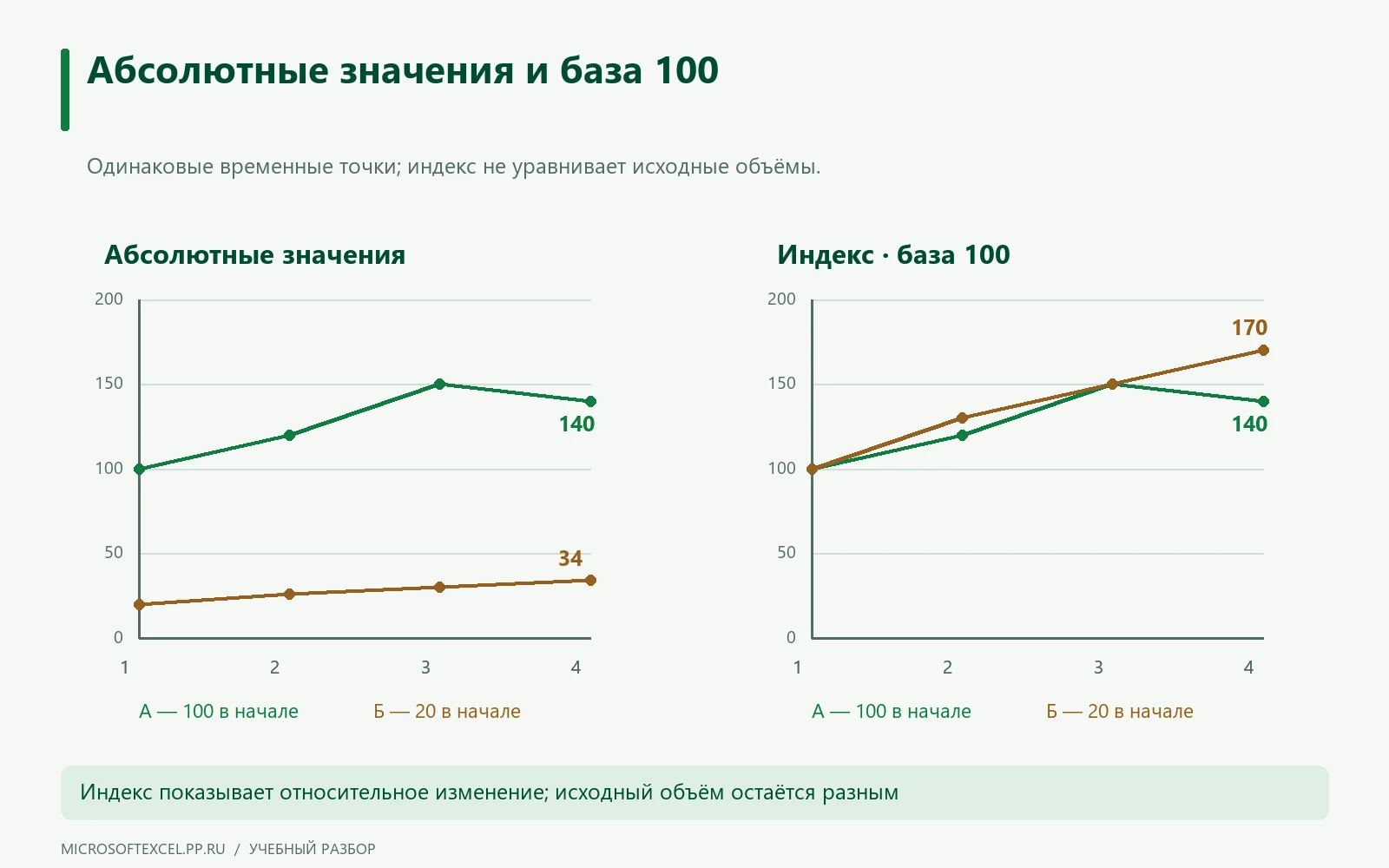

Индекс к стартовой точке помогает сопоставить относительное изменение рядов разного размера. Каждое значение делится на первое значение своего ряда и умножается на 100. В учебном примере два пункта выдачи обслуживают разное число заказов: ряд А начинается со 100, ряд Б — с 20. Стартовые точки обоих индексов при этом равны 100.
В четвёртую неделю А достигает 140 заказов, Б — 34. Их индексы составляют 140 и 170: относительный рост Б больше, хотя абсолютный объём остаётся меньше. Покажите исходную таблицу рядом, чтобы индекс не создавал впечатления равного масштаба. Начальная база должна быть ненулевой и содержательно сопоставимой. Если первая неделя необычна, выбор этой точки влияет на картину; проверьте другой обоснованный период. В книге удобно сохранять исходные значения и индекс в соседних столбцах для повторной проверки.
| Неделя | А, заказов | Б, заказов | Индекс А | Индекс Б |
|---|---|---|---|---|
| 1 | 100 | 20 | 100 | 100 |
| 2 | 120 | 26 | 120 | 130 |
| 3 | 150 | 30 | 150 | 150 |
| 4 | 140 | 34 | 140 | 170 |
Индекс сравнивает изменение относительно старта, а абсолютные числа — размер.
Две недели энергопотребления мастерской

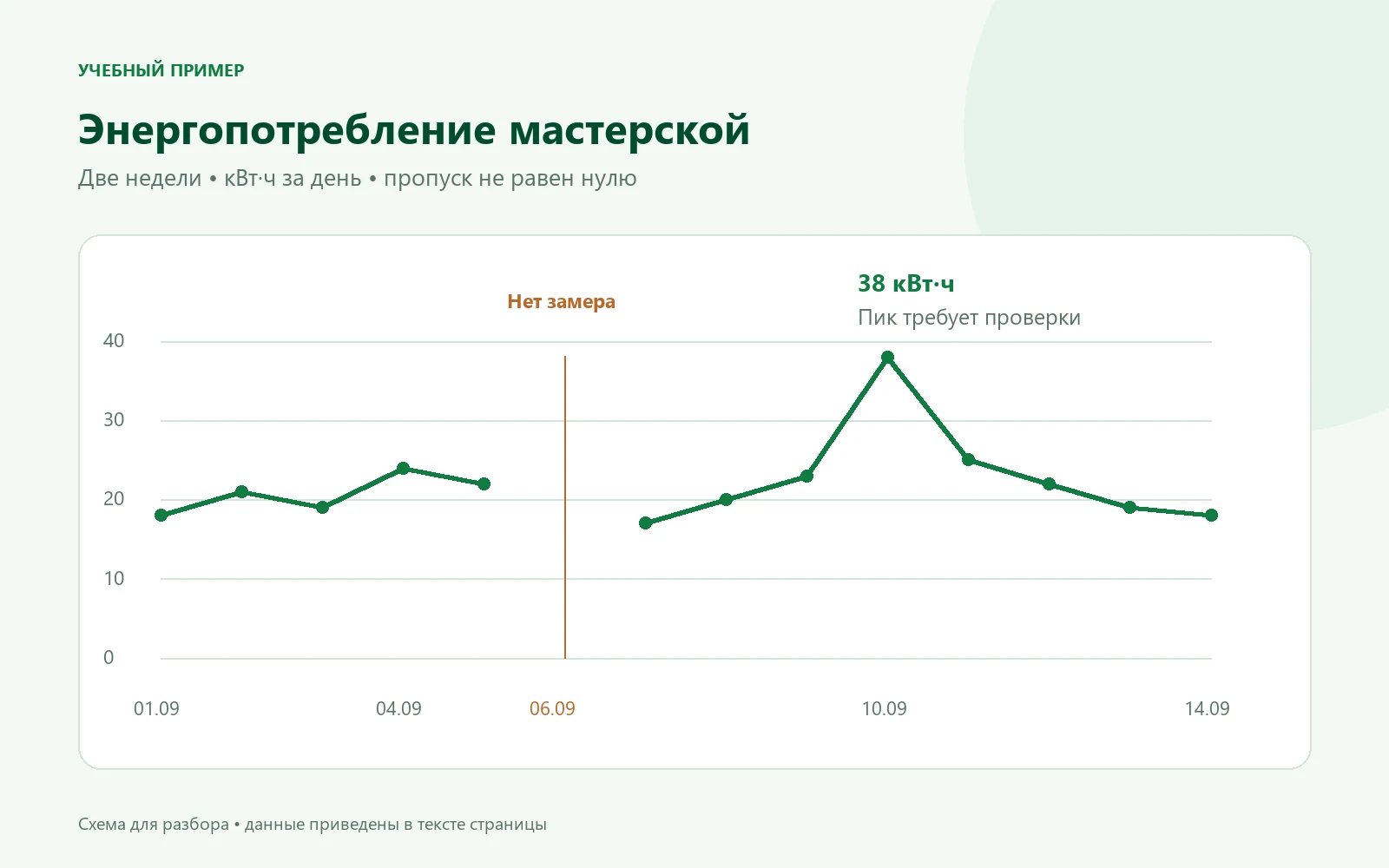

Учебные суточные измерения за 1–14 сентября 2026 года. Один день пропущен, один выделяется по расходу; ни причина пропуска, ни причина пика заранее не установлены.
| Дата | Расход, кВт·ч | Примечание |
|---|---|---|
| 01.09 | 18 | |
| 02.09 | 21 | |
| 03.09 | 19 | |
| 04.09 | 24 | |
| 05.09 | 22 | |
| 06.09 | Нет измерения | |
| 07.09 | 17 | |
| 08.09 | 20 | |
| 09.09 | 23 | |
| 10.09 | 38 | Пик: нужна проверка |
| 11.09 | 25 | |
| 12.09 | 22 | |
| 13.09 | 19 | |
| 14.09 | 18 |
На графике должен быть разрыв 6 сентября и заметный пик 10 сентября. В отдельном точечном примере используйте пары «часы; кВт·ч»: 2;8, 3;11, 5;19, 8;31 — с числовой осью X.
Пример с вымышленными данными. Формулы доступны для проверки в Excel.
Как отметить событие на графике без ложного объяснения причины

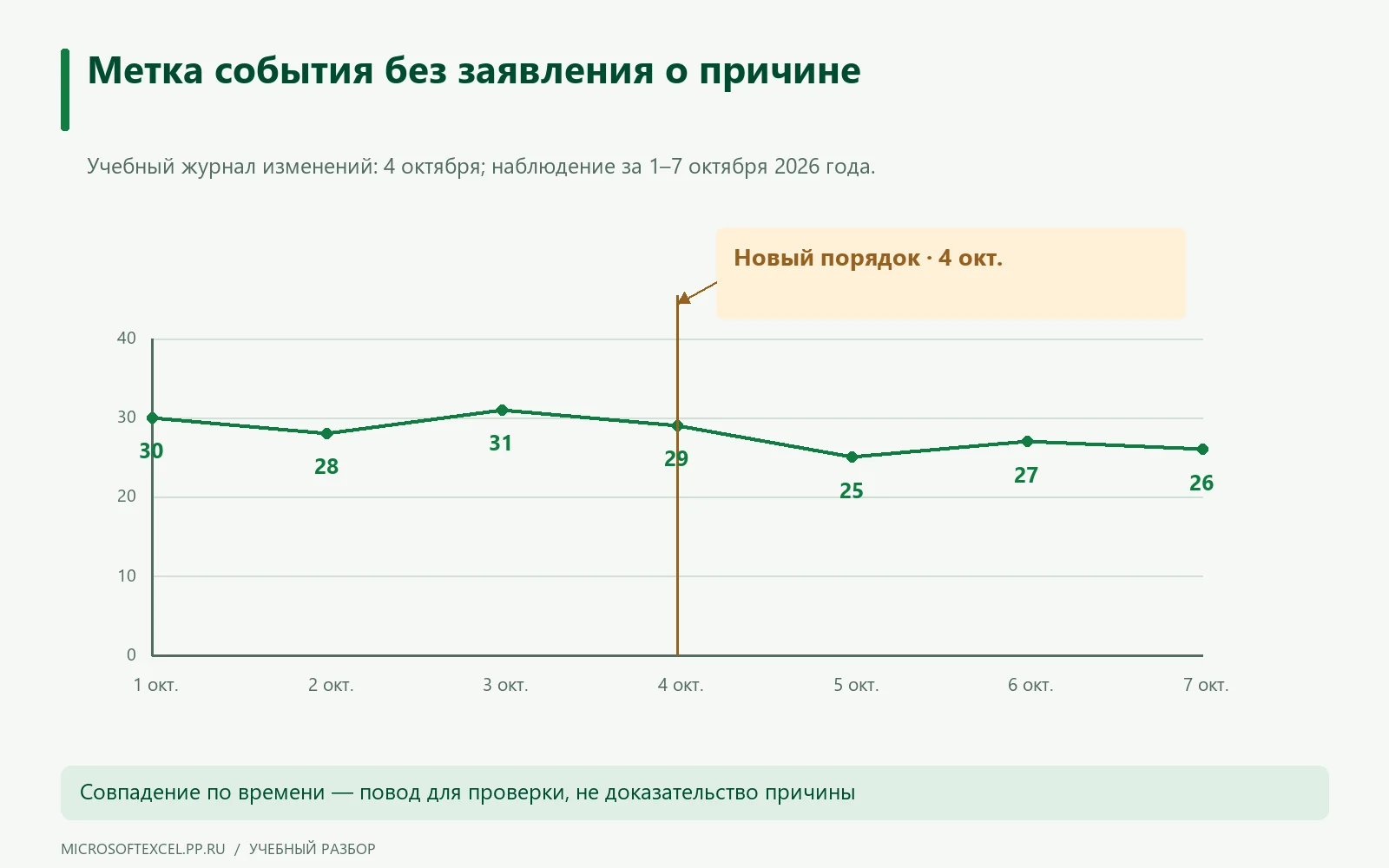

Аннотация сообщает известную дату изменения процесса, но сама по себе не объясняет последующую динамику. В учебном журнале 4 октября введён новый порядок распределения обращений. На графике показано среднее время ожидания за семь дней: 30, 28, 31, 29, 25, 27 и 26 минут. Метка события ставится на 4 октября, её источник — условная запись журнала изменений.
Корректная подпись звучит как «Введён новый порядок», а не «Порядок сократил ожидание». На значения также могли повлиять число обращений, их сложность и состав смен. Для вывода о причинах нужны дополнительные данные и сравнение. Укажите период наблюдения и единицу оси; в этой иллюстрации вертикальная шкала начинается с нуля. В реальной книге замените условный источник действительной записью с датой, сохранив доступ к исходной серии.
| Дата октября 2026 | Среднее ожидание, мин | Событие |
|---|---|---|
| 1 | 30 | — |
| 2 | 28 | — |
| 3 | 31 | — |
| 4 | 29 | Новый порядок распределения |
| 5 | 25 | — |
| 6 | 27 | — |
| 7 | 26 | — |
Отмечайте событие точно, а объяснение изменения проверяйте отдельно.
Вопросы о временных рядах и шкалах
То, что полезно знать перед началом работы.
Почему даты расположились не по порядку?
Проверьте, распознаны ли они как даты и отсортированы ли исходные записи. Текст «10 сентября» может сортироваться по правилам текста, а не календаря; год также может быть указан неоднозначно. Затем проверьте тип оси и диапазон подписей графика. Не исправляйте только внешний порядок точек вручную: сначала устраните причину в исходных данных.
Чем линейный график отличается от точечного?
Линейный график связывает значения по последовательности категорий или дат, а точечный использует числовые координаты X и Y. Для зависимости расхода от часов разница важна: промежуток от трёх до пяти часов должен быть вдвое шире промежутка от двух до трёх. Выбор определяет смысл расстояний между точками, а не только внешний вид линии.
Как показать пропущенный день?
Сохраните дату, а значение оставьте отсутствующим и поясните причину, если она известна. Настройте график так, чтобы разрыв был виден, и проверьте, что пустая ячейка не отображается нулём или соединяющим отрезком без пояснения. Если используете оценку вместо пропуска, отделите её от измерений явно. В учебном примере 6 сентября не восстанавливается расчётным значением.
Когда допустима дополнительная ось?
Она может понадобиться для величин с разными единицами или сильно различающимися масштабами, если совместное изображение отвечает конкретному вопросу. Подпишите обе оси и однозначно свяжите каждую с рядом. Будьте осторожны: выбор масштаба способен создать впечатление совпадения трендов. Иногда два расположенных рядом графика понятнее и позволяют сравнивать динамику без такого визуального эффекта.
Как добавить второй ряд без потери читаемости?
Сначала убедитесь, что ряды сопоставимы по датам, частоте и единицам. Добавьте ясное название, устойчивое визуальное различие и не перегружайте график подписями каждой точки. Проверьте, не скрывает ли новый ряд первый. Если линий становится много, разделите их на несколько согласованных графиков с одинаковыми осями и сохраните доступ к исходным данным.
